PCI接口429通訊模塊
EMBC1000-PCI429是基于PCI總線的ARINC429通訊模塊，具有獨立的4個接收通道和2個發送通道。
EMBC1000-PCI429提供應用軟件，對接收、發送的數據進行從字到位的完整分析。而且提供32位動態鏈接庫及示例程序，支持Microsoft VC++等開發工具，方便用戶進行二次開發。
適用范圍：航空電子ARINC429設備的測試、維護、故障檢修及系統集成等。
? PCI：32bit/33MHz，兼容+5V和3.3V PCI信號；
? ARINC429接口發送通道；
? 支持32位和25位長度的ARINC429數據字；
? 支持12.5/48/100Kbps三種常用通訊速率；
? 每通道具有64×32bit的發送FIFO；
? 發送幀時間間隔最小可設置為4個單位；
? ARINC429接口接收通道；
? 7個Lable校驗；
? 支持12.5/48/100Kbps三種常用通訊速率；
? 每通道具有256×32bit的接收FIFO；
? 支持32位和25位長度的ARINC429數據字；
? 工作環境：-40℃～+85℃，相對濕度0～85%；
? 外形尺寸：133×85(mm)。
功能特點
? PCI 2.1總線接口；
? 通過硬件邏輯實現ARINC429協議；
? ARINC429總線具有相互獨立的4個接收通道和1或2個發送通道；
? 模塊化設計；
? 具有大容量發送和接收FIFO；
? 可以分別設置接收通道和發送通道的通訊速率；
? 奇偶校驗可設置；
? 發送幀間隔可設置；
? 具有單次發送/循環發送功能。
應用軟件
應用軟件實現基本的通訊操作功能，對模塊進行參數設置，以及接收/發送數據的顯示/保存等功能。

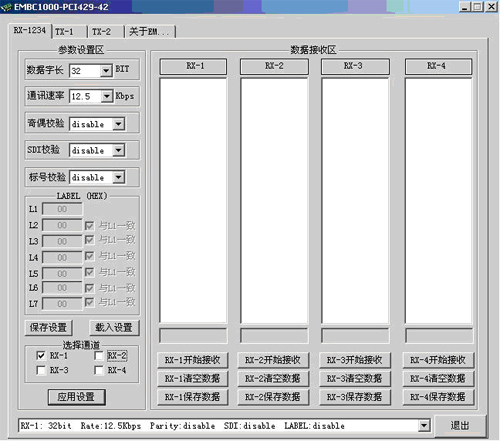

EMBC1000-PCI429應用軟件主界面
訂貨信息：
| 序號 |
產品型號 |
接收通道 |
發送通道 |
傳輸波特率 |
產品說明 |
||
|
100K |
12.5K |
48K |
|||||
| 1 |
EMBC1000-PCI429-41 |
4 |
1 |
√ |
√ |
√ |
4收1發 |
| 2 |
EMBC1000-PCI429-42 |
4 |
2 |
√ |
√ |
√ |
4收2發 |
提供軟件：
1.EMBC1000-PCI429應用軟件；
2.ARINC429總線數據分析軟件；
3.Windows XP/Windows 2K驅動軟件；
4.Mircosoft VC++示例程序；
5.EMBC1000-PCI429-41應用軟件支持EMBC1000-PCI429-41模塊；
6.EMBC1000-PCI429-42應用軟件支持EMBC1000-PCI429-42模塊。
