OBT429IP核實際上包括數據發送模塊IP（OBT429-TX）和數據接收模塊IP（OBT429-RX）兩個獨立的子IP核，可廣泛應用于航電信息系統。

1    數據發送模塊

OBT429 IP核中的數據發送模塊（簡稱OBT429-TX）負責接受和處理主機的配置命令，按照ARINC429協議的規定將發送緩存的數據發送到總線網絡。

1.1  數據發送模塊的基本特征

OBT429 IP核中的數據發送模塊OBT429-TX具有如下主要特征：

(1)支持32-bit以及25-bit 的ARINC429數據字長格式；

(2)不僅支持100Kbps、12.5Kbps、48Kbps、50Kbps等常用的通訊速率，還支持對通訊速率在一定范圍內進行任意調節；

(3)標準配置16x32bit的數據發送緩存FIFO，也支持對發送緩存的容量進行更改；

(4)支持數據的發送FIFO狀態中斷（empty、half、full）；

(5)支持奇偶校驗（Parity check）；

(6)發送字間間距可調。

1.2 數據發送模塊的結構

OBT429 IP核中的數據發送模塊OBT429-TX的結構如圖1?1所示，其主要包含了以下部分：

? DATA ENCODER：數據編碼器；

? BAUD GENERATOR：發送波特率發生器；

? TX CONTROL REGISTER：發送控制寄存器；

? TX STATUS REGISTER：發送狀態寄存器；

? 32-BIT TX SHIFTER REGISTER：32位的發送移位寄存器；

? TX PARITY GENERATOR：發送奇偶發生器；

? TX GAP GENERATOR：發送字間間隙發生器；

? TX FIFO：數據發送FIFO（容量為16x32）；

? HOST INTERFACE：主機接口。

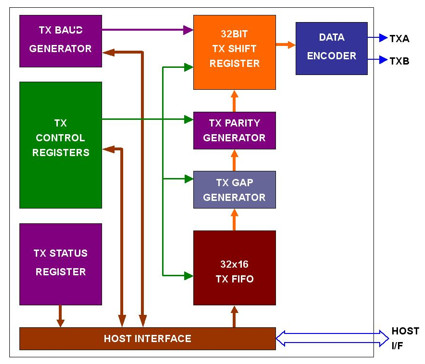

圖1?1  OBT429 IP核中的數據發送模塊結構圖

2   數據接收模塊

OBT429 IP核中的數據接收模塊（簡稱OBT429-RX）負責接受和處理主機的配置命令，按照ARINC429協議的規定從總線網絡上接收數據并將其存入接收緩存。

2.1  數據接收模塊的基本特征

OBT429 IP核中的數據接收模塊OBT429-RX具有如下主要特征：

(1)支持32-bit以及25-bit 的ARINC429數據字長格式；

(2)不僅支持100Kbps、12.5Kbps、48Kbps、50Kbps等常用的通訊速率，還支持對通訊速率在一定范圍內進行任意調節；

(3)標準配置16x32bit的數據接收緩存FIFO，也支持對接收緩存的容量進行更改；

(4)支持數據的接收FIFO狀態中斷（empty、half、full）；

(5)支持硬件方式的SDI解碼（SDI decode）；

(6)支持硬件方式的7個LABEL識別（Labelrecognition）；

(7)支持硬件方式的奇偶校驗（Parity check）。

2.2  數據接收模塊的結構

ARINC429的數據接收模塊的結構如圖14?1所示，其主要包含了以下部分：

? DATA DECODER：數據解碼器；

? BAUD GENERATOR：接收波特率發生器；

? RX CONTROL REGISTER：接收控制寄存器；

? RX STATUS REGISTER：接收狀態寄存器；

? 32-BIT SHIFTER REGISTER：32位的移位寄存器；

? RX PARITY CHECK：接收奇偶校驗；

? RX SDI CHECK：接收SDI校驗；

? RX LABEL CHECK：接收LABEL校驗；

? RX FRAME CHECK：接收字連續性校驗；

? RX GAP CHECK：接收字間間隙校驗；

? LABEL MEMORY：LABEL存儲器（容量為7）；

? RX FIFO：數據接收FIFO（容量為16x32）；

? HOST INTERFACE：主機接口。

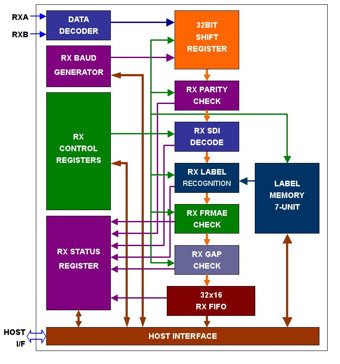

圖2?1  數據接收模塊結構圖
